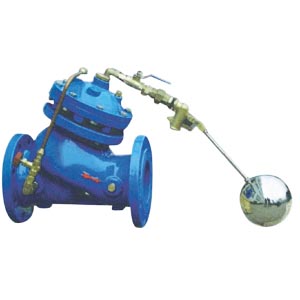

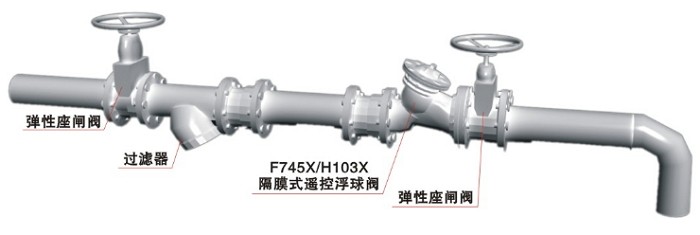

F745X隔膜式遙控球閥是兼具多種功能的水力操作式閥門，主要安裝于水池或高架水塔的進水口處，當水位達到設定的高度，主閥由浮球導閥控制關閉進水口停止供水；當水位下降后，主閥由浮球導閥控制打開進水口向水池注水，實現(xiàn)自動補水。液位控制精確，不受水壓干擾；隔膜式遙控球閥可隨水池的高度及使用空間位置安裝，維護、調試、檢查方便、密封可靠，使用壽命長。隔膜式閥門性能可靠、強度高、動作平穩(wěn)適用于450口徑以下的管道。

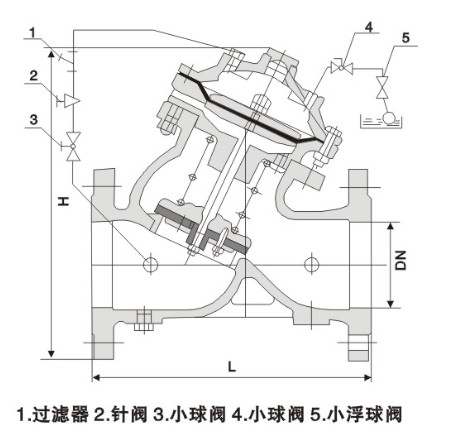

| DN | L | H | D | D1 | n-d | ||||||
| 1.0MPa | 1.6MPa | 2.5MPa | 1.0MPa | 1.6MPa | 2.5MPa | 1.0MPa | 1.6MPa | 2.5MPa | |||
| 50 | 203 | 293 | 165 | 165 | 165 | 125 | 125 | 125 | 4-18 | 4-18 | 4-18 |
| 65 | 216 | 328 | 185 | 185 | 185 | 145 | 145 | 145 | 4-18 | 4-18 | 8-18 |
| 80 | 248 | 364 | 200 | 200 | 200 | 160 | 160 | 160 | 8-18 | 8-18 | 8-18 |
| 100 | 283 | 418 | 220 | 220 | 235 | 180 | 180 | 190 | 8-18 | 8-18 | 8-22 |
| 125 | 330 | 481 | 250 | 250 | 270 | 210 | 210 | 220 | 8-18 | 8-18 | 8-22 |
| 150 | 356 | 543 | 285 | 285 | 300 | 240 | 240 | 250 | 8-22 | 8-22 | 8-26 |
| 200 | 444 | 673 | 340 | 340 | 360 | 295 | 295 | 310 | 8-22 | 12-22 | 8-26 |
| 250 | 533 | 792 | 395 | 405 | 425 | 350 | 355 | 370 | 12-22 | 12-26 | 12-30 |
| 300 | 600 | 927 | 445 | 460 | 485 | 400 | 410 | 430 | 12-22 | 12-26 | 16-30 |
| 350 | 622 | 957 | 505 | 520 | 555 | 460 | 470 | 490 | 16-22 | 16-26 | 16-33 |
| 400 | 698 | 1188 | 565 | 580 | 620 | 515 | 525 | 550 | 16-26 | 16-30 | 16-36 |
| 450 | 775 | 1218 | 615 | 640 | 670 | 565 | 585 | 600 | 20-26 | 20-30 | 20-36 |
| 500 | 811 | 1256 | 670 | 715 | 730 | 620 | 650 | 660 | 20-26 | 20-33 | 20-36 |
| 600 | 900 | 1600 | 780 | 840 | 725 | 770 | 20-30 | 20-36 | |||
| 700 | 980 | 1750 | 895 | 910 | 840 | 840 | 24-30 | 24-36 | |||
| 800 | 1120 | 1900 | 1015 | 1025 | 950 | 950 | 24-33 | 24-39 | |||
| 900 | 1220 | 2100 | 1115 | 1050 | 28-33 | ||||||
| 1000 | 1320 | 2400 | 1230 | 1160 | 28-36 |
