| 閥體材質 | WCB碳鋼、304不銹鋼、316不銹鋼 |
|---|---|
| 公稱通徑 | DN15~250mm |
| 公稱壓力 | PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300 |
| 密封形式 | 聚四氟乙烯PTFE密封(-40~150℃)、對位聚苯PPL密封(-40~300℃) |
| 執行機構 | 雙作用氣缸、單作用氣缸(彈簧復位) |
| 控制附件 | 電磁閥、限位開關、氣源三聯件、電氣定位器、保位閥、手輪 |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

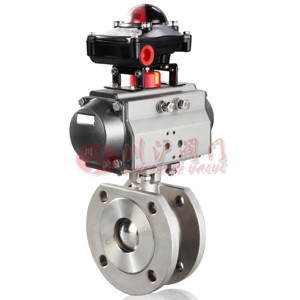

氣動對夾球閥是由對夾球閥和氣動執行器組成，具有結構緊湊、安裝尺寸小、更換方便等特點，特別適合安裝空間小、需要流通能力大的場合，根據不同的介質，氣動對夾球閥有四氟密封和PPL密封，適合在250度以下的工況使用。配合閥門定位器組成氣動調節型對夾球閥可以控制管道介質流量大小，配合電磁閥使用后，可以控制管道介質開關。
附件選型
默認配AT型雙作用氣動執行機構（選配單作用氣動執行機構），可配電磁閥換向閥（AC220、DC24V、防爆型）、限位開關（閥位反饋、防爆型）、空氣過濾減壓閥（氣源三聯件）
| 公稱通徑 | DN10～150mm | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力 | PN1.6 2.5 4.0 6.4 31.5MPa(定制) | |||||||||||
| 泄漏量 | 軟密封:零泄漏 | 硬密封:≤額定流量的10-5 | ||||||||||
| 流量特性 | 快開特性 | |||||||||||
| 可調范圍 | DN10-80 | DN100-150 | ||||||||||
| 250:1 | 350:1 | |||||||||||
| 閥體形式 | 整體式鍛造、整體式鑄造 | |||||||||||
| 連接形式 | 超薄法蘭式、對夾式 | |||||||||||
| 閥芯形式 | "O"型球形閥芯 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
| 適用溫度 | 密封面 | |||||||||||
| PTFE≤180℃、PPL≤300℃、硬密封≤450℃ | ||||||||||||
| 配置執行機構 | 可配GT、AT、AR、AW系列單雙作用氣動執行器 | |||||||||||
| 控制方式 | 開關兩位控制、4-20mA模擬量控制 | |||||||||||
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
| 設計依據 | GB標準 | |
|---|---|---|
| 設計標準 | GB/12237 | |
| 連接法蘭尺寸 | GB/9113、JB/T79 | |
| 試驗和檢驗 | JB/T9002 | |

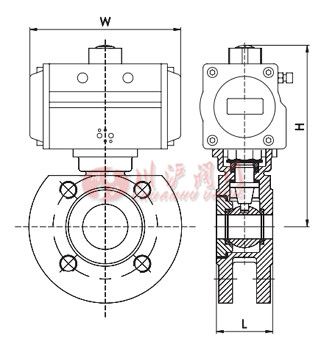

| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 34.5 | 39 | 42 | 54 | 61 | 73 | 93 | 114 | 140 | 195 | 225 | 275 |
| H | 135 | 137 | 144 | 180 | 202 | 225 | 242 | 305 | 327 | 367 | 416 | 480 |
| W | 140.5 | 140.5 | 140.5 | 158.5 | 210.5 | 247.5 | 268.5 | 315 | 345 | 408.5 | 437.5 | 487 |
