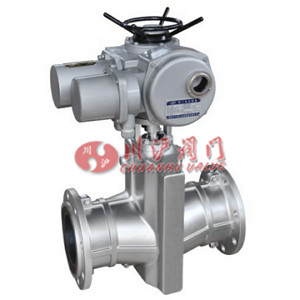

電動管夾閥由閥體、 橡膠管套、 閥桿、 上下壓板、 拉桿、 電動頭等零件組成。
工作原理:
電動頭給電信號時， 使閥桿向下運動來帶動上下壓板以壓縮管套進行關閉， 反之即行開啟。 壓板在拉桿之間上下往復運動完成閥
門開閉工作。
安裝及維護:
1）本閥門在管道上任意安裝， 沒有介質流向限制。2)本閥門維護成本低， 沒有需要定期更換的閥座、 密封填料、 密
封圈或伸縮管膠管是管夾閥唯一需要更換的零件，一旦更換了膠管， 閥門就像新閥門一樣。 本閥門很少需要其他零件庫存。
| 閥體 | 鋁合金、鑄鐵、碳鋼 |
|---|---|
| 套管 | 橡膠 |
| 壓板 | 鑄鐵 |
| 拉桿 | 鑄鐵 |
| 托架 | 球墨鑄鐵 |
| 手輪 | 鑄鐵 |
| 耐溫 | ≤80℃ |
| 適用介質 | 礦漿、磨料、干濕型粉塵類 |
| 公稱 通徑 (DN) |
公稱 壓力 (Mpa) |
工作 壓力 (Mpa) |

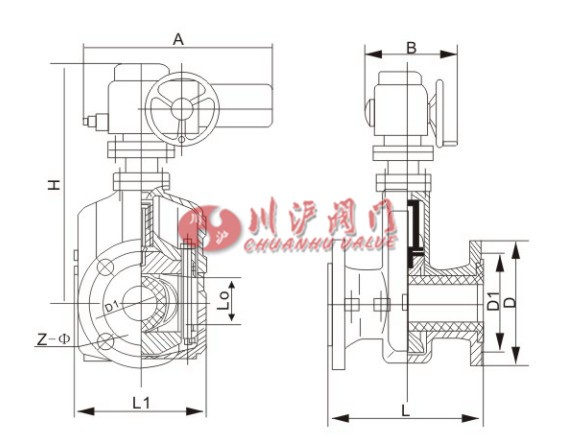

L1 | Lo | D | D1 | Z-O | H | 型號 | A | B | Do | kw | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 0.6 | 0.6 | 124 | 31 | 115 | 85 | 4-14 | 一 | 443 | 133 | 一 | 0.12 | 18 | |
| 32 | 145 | 40 | 140 | 100 | 4-18 | 一 | 一 | — | 一 | - | 一 | 一 | ||
| 40 | 157 | 50 | 150 | 110 | 4-18 | 一 | 一 | 一 | 一 | - | 一 | 一 | ||
| 50 | 160 | 60 | 160 | 125 | 4-18 | 一 | ZA10-18 | 552 | 425 | - | 0.25 | 71 | ||
| 65 | 199 | 74 | 180 | 145 | 4-18 | 一 | ZA15-15 | 552 | 425 | 305 | 0.37 | 80 | ||
| 80 | 222 | 88 | 195 | 160 | 4-18 | ? | ZA30-18 | 552 | 425 | 305 | 0.75 | 92.9 | ||
| 100 | 250 | 106 | 215 | 180 | 8-18 | ? | ZA30-18 | 552 | 425 | 305 | 0.75 | 101 | ||
| 125 | 318 | 134 | 245 | 210 | 8-18 | 一 | 一 | - | - | 305 | - | 一 | ||
| 150 | 350 | 158 | 280 | 240 | 8-23 | 1000 | ? | 一 | 一 | 一 | 一 | 一 | ||
| 200 | 446 | 206 | 335 | 295 | 8-23 | 1174 | ZA-14-18 | 766 | 390 | 305 | 1.1 | 265 | ||
| 250 | 0.4 | 0.4 | 516 | 256 | 395 | 350 | 12-23 | 一 | 一 | — | 一 | - | 一 | — |
| 300 | 562 | 304 | 445 | 400 | 12-23 | 一 | 一 | — | 一 | - | 一 | 一 | ||
| 采用標準設計與制造：Q/JBGN02結構長度:Q/JBGN02法蘭連接尺寸:JB78(PN1.0MPa) | ||||||||||||||
